1、問題的提出：

根據IEC61643-12標準中第6.1.2節提出與防護距離有關的振蕩效應問題，我們通過試驗可得到進一步的驗證。

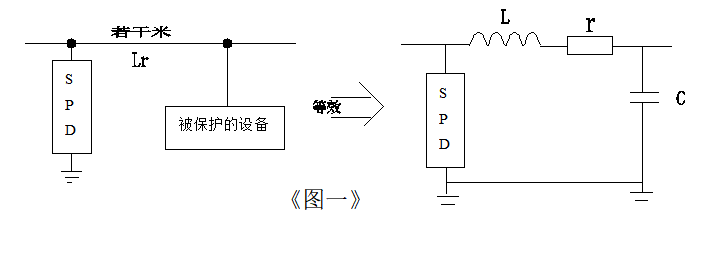

（1）當浪涌保護器用來保護設備或安裝在輸入端配電盤上，如果距離被保護的設備太遠，由于電纜分布電容和自身電感的存在，組成LC諧振電路。電涌保護器的保護電壓Up傳輸?shù)竭@時，LC諧振電路由于它激而起振。浪涌保護器的電壓保護水平Up值將會隨著傳輸距離的延長而提高，可能會在終端設備上產生2倍于Up甚至更高的振蕩電壓，盡管對設備使用了浪涌保護器保護，振蕩現象仍能引起被保護設備失效。如圖一所示。

2、結論說明：

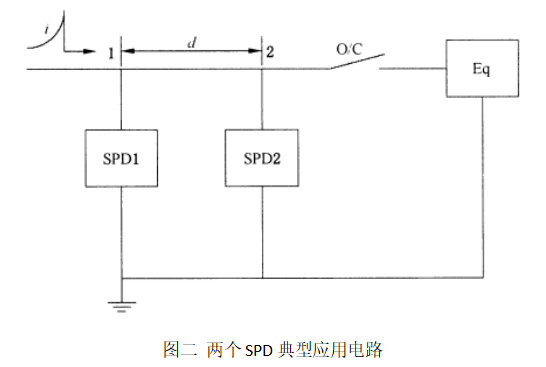

通常使用一個靠近保護設備的浪涌保護器是不夠的的，浪涌保護器最好安裝在裝置入口處（它可以較好的轉移電流，以避免由于電涌電流引起的電磁干擾），以保護裝置。如果設備不在安裝在入口處浪涌保護器的保護距離之內，有必要的話，需要在靠近設備處安裝另一個浪涌保護器。如圖二所式。

（1）結論驗證了由于引線間和引線自身的分布參數的存在，當有浪涌電壓通過時，在線路中將產生振蕩。在電纜的兩端安裝浪涌保護器1和浪涌保護器2，兩浪涌保護器間距10米，當浪涌保護器1用來保護設備或安裝在輸入端配電盤上卻不能對某些設備提供可靠的保護時，浪涌保護器2的安裝位置應盡可能的靠近被保護的設備。

（2）國標18802.12中6.1.2說明：適合的距離（稱為保護距離）取決于浪涌保護器型式、系統類型、侵入電涌的陡度和波形及連接的負載。實際上，如果設備的阻抗高或設備內部斷開，就有可能產生兩倍的振蕩電壓。一般情況下，距離不到10m的振蕩可以被忽略。有時設備有內部保護元件（例如：Zn壓敏電阻），這將顯著降低即使在長距離上的振蕩。所以，需要注意避免出現浪涌保護器和設備內部保護元件的配合問題。

-END-
