浪涌保護器連接導線長對性能的影響——一看就懂【易造防雷】

國標50343-2012中5.3.4.4和5.3.4.8提到：浪涌保護器設置級數應綜合考慮保護距離、浪涌保護器連接導線長度、被保護設備耐沖擊電壓額定值U等因素。電源線路浪涌保護器在各個位置安裝時，浪涌保護器的連接導線應短直，其總長度不宜大于0.5m，并固定牢靠我們分析了解一下關于SPD連接導線長度的影響。

國標18802.12中6.1.3中說明了有關連接導線長度的影響：為了實現最佳的過壓保護，SPD的連接導線應盡可能短，長的連接導線將使SPD的保護能力降低。因此，可能需要選擇一個有更低電壓保護水平的SPD來提供有效的保護。傳送至設備的殘壓為SPD的殘壓和沿導線感應電壓降之和，這兩個電壓可能并不在同一時刻達到峰值，但出于實用目的，可以簡單的相加。

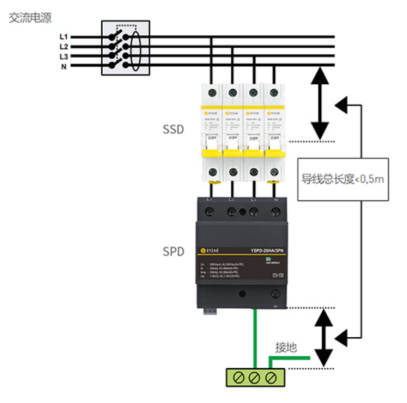

圖1 -1 SPD連接導線長度的影響

最好盡可能地使用圖1 -1中的方案a，這種方案的電感效應將會顯著降低。當不能使用方案a時，可以應用使用了絞合導線的方案b。盡可能的避免使用方案c，因為增加SPD連接導線的長度會降低過電壓保護的有效性。當浪涌保護器連接導線長度盡可能的短（總引線的長度最好不要超過0.5m）以及沒有形成任何環路的情況下，使用方案c才可能獲得最佳保護電壓。當導線L1或L2的相應電感較大時，應避免采用方案c這種形式。目前，電力系統使用較多的就是c方案，在沒有任何環路形式下，才能保證電壓的有效性保證防雷安全。
