SPD浪涌保護器在TT系統中的應用,對于TT系統，作為“在故障條件下防止電擊”的保護措施，使用過電流保護裝置和剩余電流保護裝置(RCD)，在特殊情況下，也允許使用故障電壓保護裝置。這意味著，在TT系統中，1級和2級雷電流和電涌保護器只允許安裝在上述保護裝置的上游，以便在 SPD發生故障時確?！霸诠收蠗l件下防止電擊”的措施有效。

在 RCD下游布置1級或2級SPD時，由于沖擊電流對PE線泄放，這個泄放過程可被 RCD誤認為是漏流而將電路切斷，這種情況必須予以考慮。如果使用1級SPD,正如在TN系統中發生的一樣，還須進一步假設，1級SPD動作時，由于部分雷電流的動態特性，可能造成RCD的機械損壞。因而使“在故障條件下防止電擊”的保護裝置失效。出現這種狀態可能會危及人身安全，必須避免。

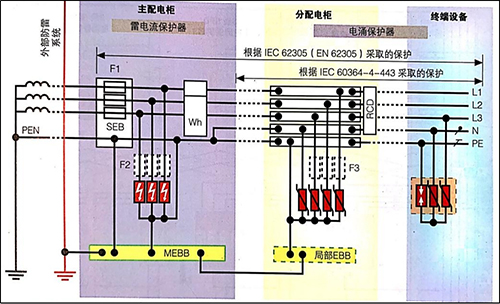

圖8.1.3.4 SPD在TN-C-S系統的應用

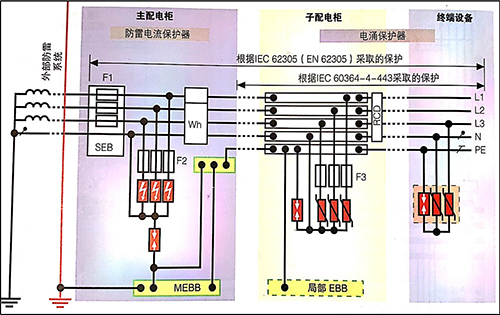

圖8.1.3.5  SPD在TN-S系統的應用

因此，SPD浪涌保護器在TT系統中的應用，1級和2級SPD必須安裝在故障電流保護裝置的下游。1級和2級SPD在TT系統中的布置必須符合過流保護裝置的使用條件，以滿足“在故障條件下防止電擊”的保護要求。

在發生故障(例如，SPD發生故障)的情況下，過電流保護裝置必須能夠?qū)⒊霈F(xiàn)的短路電流在5秒內自動切斷。如果按照TN系統的方式在TT系統中布置防雷保護器，如圖8.1.3.4和8.1.3.5所示，則在發生故障的情況下，只會產生接地故障電流，而不會產生短路電流。但是，在某些情況下，這些接地故障電流不會在要求的時間內使上游過電流保護裝置跳閘。

這些所謂的“N-PE避雷器”必須滿足一些特殊要求，一方面，必須能夠承載經L1、L2、L3線的部分雷的總和，另一方面，由于中性點可能發生偏移，必須具備100 Ams以上的續流抑制能力。

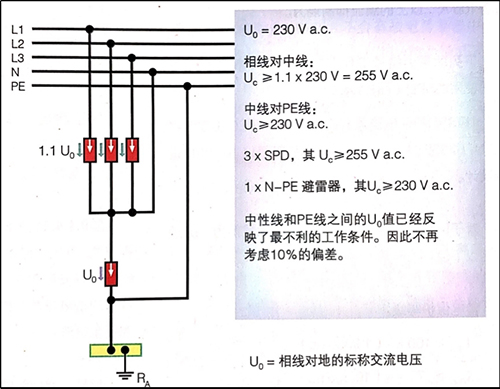

圖8.1.4.1  TT系統（230/400V）；“3+1”電路

下列的zui大持續工作電壓適用于TT系統中L和N之間使用的SPD(圖8.1.4.1):

1級SPD的雷電流承載能力必須按照IEC 62305-1(EN 62305-1)規定的雷電保護等級1、11、III/IV進行設計。

對于N和PE之間的SPD的雷電流承載能力，必須滿足以下值:

雷電保護等級:

I     limp ≥100 kA( 10/350ps)

II    limp ≥ 75 kA ( 10/350us)

III/IV  limp ≥ 50 kA ( 10/350ps)

2級SPD也安裝在L和N之間以及N和PE之間。對于N和PE之間的SPD，三相系統其放電能力不小于ln≥20 kA( 8/20us)，單相系統其放電能力不小于:ln≥10 kA(8/20ps)。

基于能量協調中可能出現的zui壞情況(如:10/350ps波形雷擊電流)，Red/Line系列產品的2級 N-PE避避雷器基準值設置為 12kA(10/350ps)。

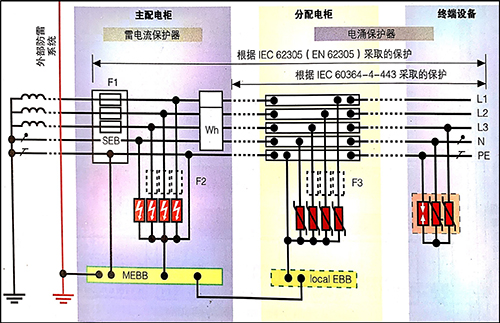

圖8.1.4.2 SPD在TT系統中的應用

圖8.1.4.2例舉了SPD浪涌保護器在TT系統中的應用連接方式。對于3級電涌保護裝置，如同在TN系統中的情況一樣安裝在RCD的下游。一般而言，3級SPD泄放的沖擊電流非常低，以致這個過程不會被RCD視作為剩余電流。但是，使用能夠耐受一定的沖擊電流的RCD仍然非常重要。
