后備保護器為什么能同時通過雷電流、分斷短路電流？浪涌保護器的前端保護裝置，GB51348《民用建筑電氣設計標準》11.9.11是這樣規定的：電涌保護器安裝線路上應設置過電流保護器件，該過電流保護器件應具備如下能力:

① 分斷SPD安裝線路的預期短路電流;

② 耐受通過SPD的電涌電流不斷開;

③ 分斷SPD內置熱保護所不能斷開的工頻電流。

從標準要求來看，作為浪涌保護器合格的后備保護器必須要滿足以上三點要求：分別能分斷高、低兩種短路電流、耐受電涌電流不斷開。由此，普通的斷路器、熔斷器等元器件不適合作為浪涌保護器的專用過電流保護裝置。

那么后備保護器為什么能同時通過雷電流、分斷短路電流？今天我們就來了解一下這背后的原因。

一、后備保護器的內部電路結構：主回路脫扣，雙通路結構，實現工頻短路電流速斷、雷電流耐受不斷開。

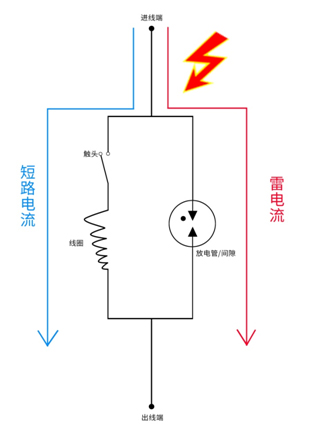

如圖所示：后備保護器內部有兩條通路：一條用于泄放雷電流，一條用于泄放短路電流。

控制后備保護器動作的是內部的電磁鐵機構，這個機構是怎么工作的呢？我們先從雷電流和工頻電流的特性來了解。

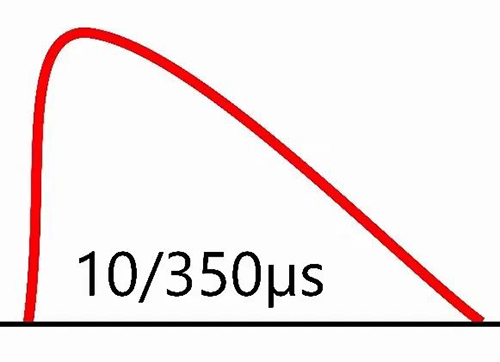

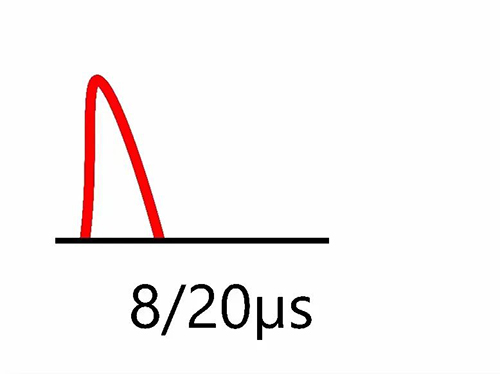

雷電流產生的過電壓波形是一個微秒級的高頻脈沖

（如圖所示）

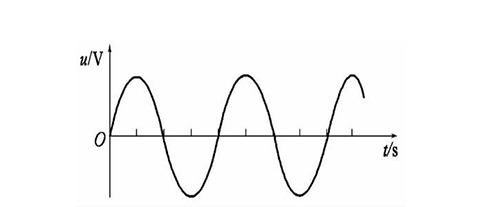

工頻短路電流是一個毫秒級的周期性波

（如圖所示）

雷電流和工頻電流在時間上有巨大的差異，而后備保護器使用了一個有時延效應的電磁鐵，當雷電流來臨時，電磁鐵還沒有進入動作階段，雷電流就導通了放電管，從放電管支路泄放掉了，設備不受雷擊損壞。這個時候，電磁鐵處于穩定狀態，后備保護器不脫扣，防雷持續有效。

當工頻短路電流通過時，只要通過電磁鐵的電流達到3A，機構就會脫扣，切斷工頻短路電流，從而避免電涌保護器起火燃燒。

二、后備保護器的鎢銅觸頭電涌耐受能力強、觸頭間距大、滅弧能力強

后備保護器ssd動觸頭使用的材料為鎢銅觸頭，而一般斷路器的動觸頭為紫銅觸頭。鎢銅觸頭相比較紫銅觸頭具備更優良的高溫和應力承受能力，更能耐受電弧燒侵灼。

鎢銅綜合了金屬鎢和金屬銅的優點，具備高熔點、密度大、微觀組織均勻等特點。

因此，作為后備保護器的動觸頭，鎢銅觸頭能夠耐受高電涌電流通過而不發生變形、熔壞等問題，后備保護器也因此具備更高的電涌耐受能力。后備保護器的觸頭間距＞4mm，再配合上滅弧柵的滅弧作用，進一步增強了后備保護器的滅弧能力。

杭州易造科技有限公司生產的后備保護器具備延時脫扣的能力，選用鎢銅觸頭，在雷電流通過時不脫扣，工頻短路電流3A速斷，短路分斷能力高達100KA，內部采用了超大滅弧柵機構來增強滅弧能力，歡迎垂詢！
