SPD后備保護器與SPD串聯，能迅速切斷流過的短路瞬態過電流，保護SPD不起火，保障SPD防雷持續暢通。NB/T 42150 3.1規定：低壓電涌保護器專用保護裝置是一種用于低壓電源系統的電涌保護器的外部脫離裝置，能夠承受被保護電涌保護器安裝的預期電涌電流，并能夠分斷由于電涌保護器故障而產生的工頻過電流裝置，且具有工頻小電流動作特點。如何判別SPD后備保護器的好壞？

為了實現SPD后備保護器的功能，SPD后備保護器內部結構需要一個并聯電路，能實現在雷電沖擊電流不誤斷，工頻短路電流速斷。

目前市場上有兩種不同的SPD后備保護器內部結構的設計方案，一種是旁路脫扣結構的SPD后備保護器，另一種是主回路脫扣SPD后備保護器。在實際應用中，兩種不同結構的SPD后備保護器有很大的差別。

旁路脫扣結構SCB:

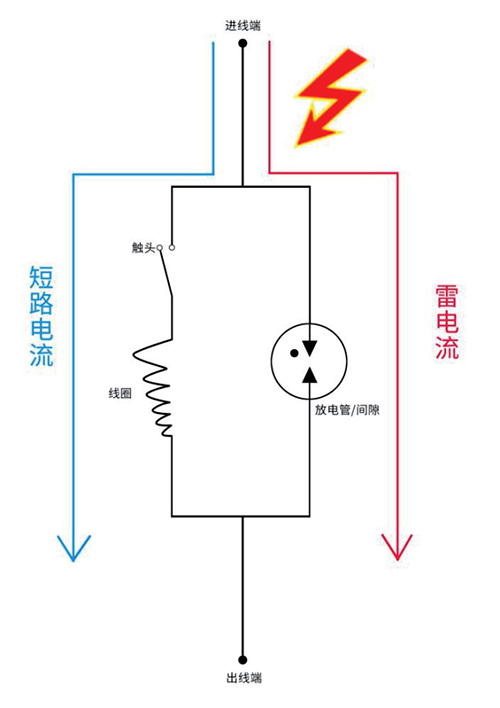

旁路脫扣SCB結構原理圖

如圖所示，設計了兩個通道：短路電流通道和雷電流通道。短路電流通過觸頭

到達出線端，雷電流通過氣放管到達出線端。

 這樣設計的弊端的是：

（1）當SPD發生劣化，浪涌過來時，氣放管的通路始終都在，浪涌電流直接沖向劣

化的SPD，直接發生短路了

（2）無法對一定程度的TOV進行防護，并且有可能在TOV產生時燒毀SPD。

主回路脫扣結構SCB：

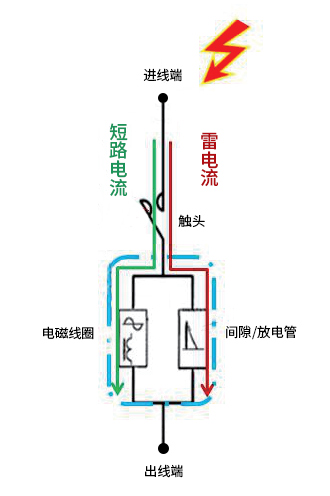

主回路脫扣結構SCB結構原理圖

如圖所示：短路電流和雷電流都是通過觸頭到達出線端。這樣做的意義是：

1：SPD 浪涌后備保護器的觸頭是鎢銅合金，能承受雷電流和高短路電流的沖擊 。

2：當 SPD 發生劣化，浪涌過來時，觸頭及時分斷，保護浪涌不起火。

3：當發生 15KA 以上的短路電流時，觸頭能及時分斷，保護浪涌不起火。

綜上所述，如何判別SPD后備保護器的好壞？由于內部結構的不同，導致了兩種SPD后備保護器保護效果截然不同，旁路脫扣結構的SPD后備保護器存在設計上的缺陷，而主回路脫扣的SPD后備保護器才是合格的SPD過電流保護裝置，目前主流廠家如施耐德等都是采用主回路脫扣方式。

如何判別SPD后備保護器的好壞？杭州易造生產的SPD后備保護器使用的采用主回路脫扣結構，鎢銅合金觸頭，能承受高達25KA（10/350us）的雷電流沖擊而不脫扣，工頻小電流0.1S內快速切斷，產品被應用在軌道交通，醫院，石油化工等領域，杭州易造為您提供專業支持，歡迎垂詢！
